電路板如何自制

文章出處:http://m.htpxpv1.cn網責任編輯:恒成和電路板作者:恒成和線路板人氣:-發表時間:2014-07-19 09:33:00

在電子產品中,電路板的制作是很一道很重要的工序,因為電路板是支撐著所有元件的基礎,所以,一個電路產品,可以說,電路板就是一個地基。

在我們調試電子產品的時候,一般都是將電路圖發給制作電路板的廠家,然后讓廠家來處理,做一板簡單的電路板,單面板一般是150元左右,一款雙面板,是250元,如果有朋友不想自己做的話,可以聯系我們PCB資源網工作室,我們可以幫同行的朋友們代做,價格就是上邊的那些價位。

出于一位電子愛好者對電子制作的狂熱,在制作電路板這一塊上,我們能不能自己來制作電路呢,呵呵,這完全是可能的,只要不是多層板,我們在業余的情況上,往往都是可能自己制作電路板的,當然,由于工藝的原因,極精細的電路板,是沒有辦法做出來的,比喻是那些幾百腳的貼片式的CPU那種電路板,我們就很難做出來,不過,一般的電路,我個自己制作,是可以的,而且工藝也不太復雜。

自制線路板第一步:準備好電路圖。

制作電路板,那一定要有電路圖那行,我們畫原理圖和將原理圖畫成電路板,在這一步,我們就不詳細說了,如果不會也有興趣的朋友想了解一些相關的資料,可能參考我們PCB資源的電路設計和PCB Layout這兩個欄目,里邊有不少精彩的教程的。我們用畫板子的軟件,如protel或Power PCB等相關的電路板軟件畫好PCB后,將PCB按一比一的比例打印出來。

自制線路板第二步:將PCB貼畫在覆銅板上。

有制板機的好處,就是可能直接將PCB打印在覆銅板上,現在我們是不用制板機做這一步,我們可能去文具店買一種叫"酸性記號筆"的文具筆,在一般的文具店中就有了,也可能用油漆什么的,將要形成的電路在覆銅板上畫出來,我們這樣做的目的,就是在等一下的腐蝕的時候,將這一部分的銅保護,使這部分銅不與三氯化鐵接觸,其它的銅去掉,這部分留了下來,這樣,就形成電路了。

自制線路板第三步:腐蝕

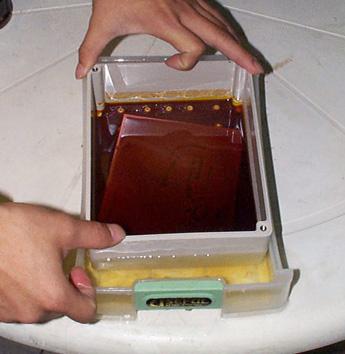

將三氯化鐵按3:5的比例開成溶液,將我們已用酸性記號筆畫好電路的要制作的電路板,放在一個塑料的盤子當中進行泡處理,不過,最好的辦法還是讓溶液不斷的流過電路板上的銅面上,不過辦法的話,直接泡就是了。

在操作的時候,我們一定要帶好膠手套,因為三氯化鐵對皮膚有刺激作用的,人體不要接觸,萬一不小心沾上了一點,那么,一定要快點用清水洗干凈。

在這個時候,我們就是要看著電路板了,等裸露的銅面給三氯化鐵腐蝕好了,就將電路板拿上來,用清水反復清洗干凈,如果有地方沒有泡好的,可以再放下三氯化鐵溶液再進行腐蝕,直到好了為止。

自制線路板第三步:鉆孔

在一些焊盤上邊,用小電鉆上孔,那樣,我們的電路板就大功告成了
