PCB及電路抗干擾措施

文章出處：http://m.htpxpv1.cn網責任編輯：恒成和電路板作者：恒成和線路板人氣：-發表時間：2018-10-08 14:03:00

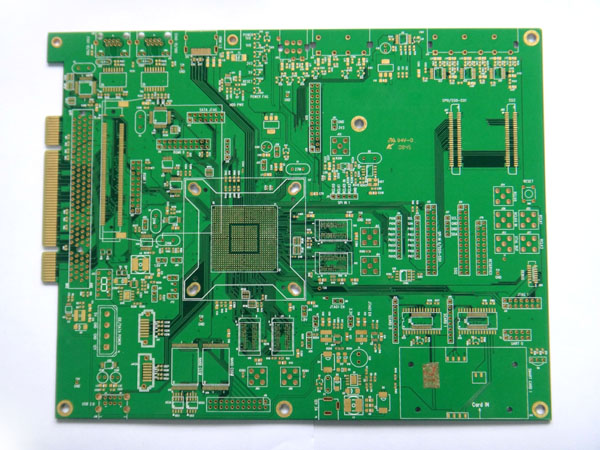

PCB

印制電路板的抗干擾設計與具體電路有著密切的關系，這里僅就PCB抗干擾設計的幾項常用措施做一些說明。

1.電源線設計
根據印制線路板電流的大小，盡量加租電源線寬度，減少環路電阻。同時、使電源線、地線的走向和數據傳遞的方向一致，這樣有助于增強抗噪聲能力。

2.地線設計的原則
(1)數字地與模擬地分開。若線路板上既有邏輯電路又有線性電路，應使它們盡量分開。低頻電路的地應盡量采用單點并聯接地，實際布線有困難時可部分串聯后再并聯接地。高頻電路宜采用多點串聯接地，地線應短而租，高頻元件周圍盡量用柵格狀大面積地箔。
(2)接地線應盡量加粗。若接地線用很紉的線條，則接地電位隨電流的變化而變化，使抗噪性能降低。因此應將接地線加粗，使它能通過三倍于印制板上的允許電流。如有可能，接地線應在2~3mm以上。
(3)接地線構成閉環路。只由數字電路組成的印制板，其接地電路布成團環路大多能提高抗噪聲能力。

3.退藕電容配置
PCB設計的常規做法之一是在印制板的各個關鍵部位配置適當的退藕電容。退藕電容的一般配置原則是：
(1)電源輸入端跨接10~100uf的電解電容器。如有可能，接100uF以上的更好。
(2)原則上每個集成電路芯片都應布置一個0.01pF的瓷片電容，如遇印制板空隙不夠，可每4~8個芯片布置一個1~10pF的鉭電容。
(3)對于抗噪能力弱、關斷時電源變化大的器件，如RAM、ROM存儲器件，應在芯片的電源線和地線之間直接接入退藕電容。
(4)電容引線不能太長，尤其是高頻旁路電容不能有引線。
(5)在印制板中有接觸器、繼電器、按鈕等元件時．操作它們時均會產生較大火花放電，必須采用RC電路來吸收放電電流。一般R取1~2K，C取2.2~47UF。
(6) CMOS的輸入阻抗很高，且易受感應，因此在使用時對不用端要接地或接正電源。
