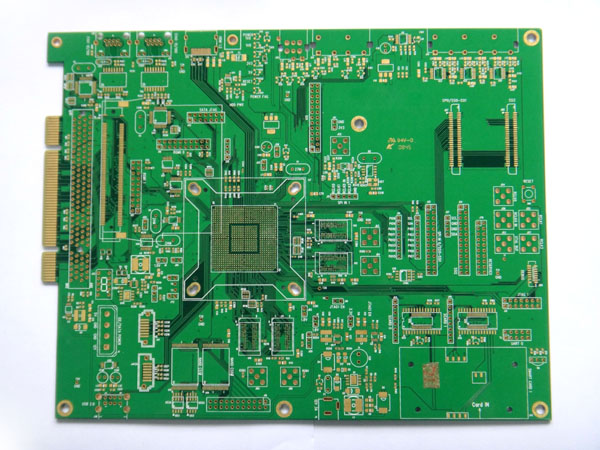

（1）Signal Layers：信號層

ProtelDXP電路板可以有32個信號層，其中Top是頂層，Mid1～30是中間層，Bottom是底層。習慣上Top層又稱為元件層，Botton層又稱為焊接層。

信號層用于放置連接數字或模擬信號的銅膜走線。

（2） Masks：掩膜

Top/Bottom Solder：阻焊層。阻焊層有2層，用于阻焊膜的絲網漏印，助焊膜防止焊錫隨意流動，避免造成各種電氣對象之間的短路。

Solder表面意思是指阻焊層，就是用它來涂敷綠油等阻焊材料，從而防止不需要焊接的地方沾染焊錫的，這一層會露出所有需要焊接的焊盤，并且開孔會比實際焊盤要大。這一層資料需要提供給PCB廠。

Top/Bottom Paste：錫膏層。錫膏層有2層，用于把表面貼裝元件（SMD）粘貼到電路板上。利用鋼膜（Paste Mask）將半融化的錫膏倒到電路板上再把SMD元件貼上去，完成SMD元件的焊接。

Paete表面意思是指焊膏層，就是說可以用它來制作印刷錫膏的鋼網，這一層只需要露出所有需要貼片焊接的焊盤，并且開孔可能會比實際焊盤小。這一層資料不需要提供給PCB廠。

（3）Silkscreen：絲網層

Top/Bottom Overlay：絲網層有兩層，用于印刷標識元件的名稱、參數和形狀。

（4）Internal Plane：內層平面

內層平面主要用于電源和地線。ProtelDXP可以有16個電源和地線層。電源和地線層的銅膜直接連接到元件的電源和地線引腳。內層平面可以分割成子平面用于某個網絡布線。

（5）Other：其它層

鉆孔位置層（Drill Guide）：確定印制電路板上鉆孔的位置。

禁止布線層（Keep-Out Layer）：此層禁止布線。

鉆孔圖層（Drill Drawing）：確定鉆孔的形狀。

多層（Multi-layer）：設置多層面。

（6）Mechanical Layers：機械層

機械層用于放置各種指示和說明性文字，例如電路板尺寸。機械層可以和其它層一起打印。

（7）System Colors：系統顏色

“Connect(連接層)”“DRC Error(錯誤層)”、2 個“Visible Grid(可視網格層)”、“Pad Holes(焊盤孔層)”和“Via Holes(過孔孔層)”。其中有些層是系統自己使用的，如Visible Grid(可視網格層)就是為了設計者在繪圖時便于定位。每一個圖層都可以選擇一個自己習慣的顏色，一般頂層用紅色、底層用藍色、文字及符號用綠色或白色、焊盤和過孔用黃色。
